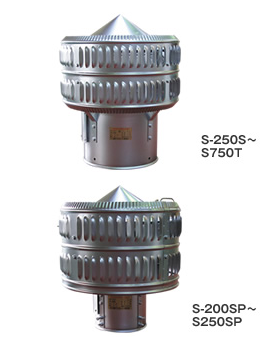

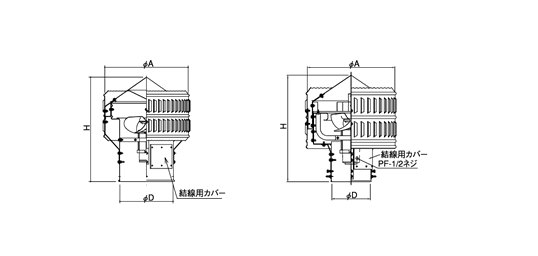

<S型>外形寸法表(ガルバリウム鋼板製を標準仕様)
(単位 mm)
型式 | 本体部分 | 袴部 | |||||
φD | φA | H | 概算重量 kg | φD | La×Lb | M | |
S-200SP | 220 | 500 | 610 | 20 | 210 | 330×330 | 210 |
S-250SP | 220 | 500 | 610 | 20 | 210 | 330×330 | 210 |
S-250S | 305 | 20 | 290 | 420×420 | |||
S-300S | 365 | 640 | 685 | 30 | 350 | 500×500 | 210 |
S-300T | |||||||
S-400T | 460 | 784 | 838 | 46 | 440 | 650×650 | 210 |
S-500T | 560 | 927 | 956 | 59 | 540 | 700×700 | 210 |
S-600T | 660 | 1056 | 1098 | 100 | 640 | 900×900 | 210 |
S-750T | 810 | 1150 | 1181 | 135 | - | - | - |
<S型>特性表
(風量、騒音値はフリーエアー)
型式 | 羽根径 (φmm) |
電圧 | 公称出力 (w) |
極数 (P) |
風量(m3/h) | 騒音(dB) | ブレーカー選定電流 参考値(A) |
|||
50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||||
S-200SP | 200 | 単相 100V | 15 | 4 | 560 | 660 | 34 | 37 | 0.71 | 0.68 |
S-250SP | 250 | 単相 100V | 25 | 4 | 715 | 800 | 37 | 40 | 1.00 | 1.20 |
S-250S | 900 | 1010 | ||||||||
S-300S | 300 | 単相 100V | 50 | 4 | 1430 | 1640 | 39 | 42 | 1.50 | 1.70 |
S-300T | 三相 200V | 1460 | 1650 | 0.54 | 0.68 | |||||
S-400T | 400 | 三相 200V | 200 | 4 | 3240 | 3720 | 49 | 53 | 1.95 | 1.95 |
S-500T | 500 | 三相 200V | 200 | 6 | 4060 | 4720 | 46 | 49.5 | 1.90 | 2.16 |
S-600T | 600 | 三相 200V | 750 | 6 | 7660 | 8950 | 55 | 59.5 | 5.55 | 6.15 |
S-750T | 750 | 三相 200V | 1500 | 6 | 10500 | 12650 | 72 | 73 | 10.50 | 10.20 |
袴寸法表(S型)(袴はガルバリウム鋼板製を標準仕様)
(単位 mm)
型式 | φD | La | Lb | M | E | C | 板厚 |
S-200SP | 210 | 330 | 210 | M8 | 75 | 0.8 | |
S-250SP | 210 | 330 | 210 | M8 | 75 | 0.8 | |
S-250S | 290 | 420 | |||||
S-300S | 350 | 500 | 210 | M8 | 100 | 0.8 | |
S-300T | |||||||
S-400T | 440 | 650 | 210 | M8 | 110 | 0.8 | |
S-500T | 540 | 700 | 210 | M8 | 110 | 0.8 | |
S-600T | 640 | 900 | 210 | M8 | 130 | 0.8 | |
S-750T | 790 | 1150 | 280 | M10 | 130 | 1.0 |
適応基準(危険場所に対する防爆構造の選定)
(注)○印=適するもの、×印=適さないもの。
業種 | 危険場所 | 状況 | 適用モーター型式 | |
耐圧 | 安全増 | |||
・硫安製造業 |
1種場所 | 爆発性ガスが常時発生・蓄積しており、危険となる恐れのある場所。 |
○ | × |
2種場所 | 爆発性ガスや可燃性液体を封じた容器、設備が事故の為破損もしくは操作を誤った場合にのみ、漏出し危険の生じる場所。 |
○ | ○ |
(注)d2G4防爆構造で使用できない場所は、左表より爆発等級3発火度G5のガス発生場所です。すなわち水性ガス、水素、アセチレン、二硫化炭素は適用できません。
爆発性ガスの分類
発火度 | G1 | G2 | G3 | G4 | G5 |
爆発等級 | |||||
1 | アセトン |
エタノール |
ガソリン |
アセトアルデヒト |
|
2 | 炭酸ガス |
エチレン |
|||
3 | 水素 |
アセチレン |
二硫化炭素 |
発火度の分類
発火度 | 発火点の範囲 |
G1 | 450℃を超えるもの |
G2 | 300℃を超え450℃以下 |
G3 | 200℃を超え350℃以下 |
G4 | 135℃を超え200℃以下 |
G5 | 100℃を超え135℃以下 |
