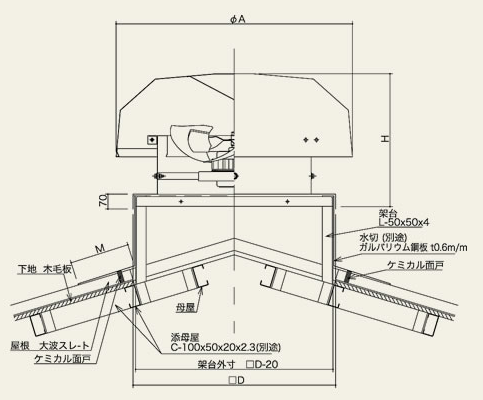

納まり参考図
外形寸法表
SVF型
型式 | □D (内寸) |
□A | B | H | 概算重量 kg |
SVF-300S | 570 | 715 | 300 | 425 | 30 |
SVF-300T | |||||
SVF-400S | 710 | 800 | 300 | 525 | 50 |
SVF-400T | |||||
SVF-500T | 840 | 1000 | 400 | 595 | 65 |
SVF-600T | 950 | 1110 | 500 | 635 | 95 |
SVF-750T | 1135 | 1500 | 600 | 855 | 175 |
SVF-750TQ | |||||
SVF-800TQ | 1200 | 1600 | 700 | 880 | 190 |
SVF-900T | 1360 | 1700 | 700 | 930 | 235 |
SVF-900TQ | |||||
SVF-1050T | 1500 | 1980 | 800 | 960 | 350 |
SVF-1050TEX | 1100 |
