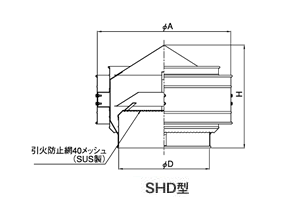

参考図

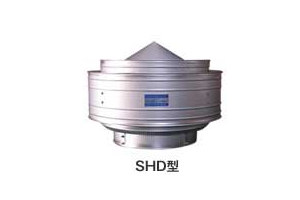

<SHD型>外形寸法表
(単位 mm)
型式 | 本体部分 | 袴部 | |||||
φD | φA | H | 概算重量 kg | φD | La×Lb | M | |
SHD-450 | 460 | 715 | 575 | 11.0 | 450 | 650X650 | 210 |
SHD-500 | 510 | 760 | 580 | 12.0 | 500 | 700X700 | 210 |
SHD-600 | 610 | 980 | 730 | 18.0 | 600 | 840X840 | 210 |
SHD-750 | 760 | 1240 | 1010 | 51.0 | 750 | 1050X1050 | 280 |
SHD-900 | 910 | 1440 | 1150 | 82.0 | 900 | 1260X1260 | 280 |
SHD-1000 | 1010 | 1490 | 1160 | 90.0 | 1000 | 1400X1400 | 280 |
SHD-1200 | 1210 | 1800 | 1336 | 140.0 | 1200 | 1680X1680 | 280 |
