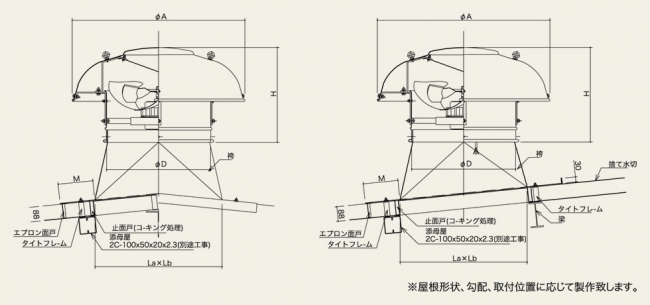

納まり参考図
外形寸法表(袴はSUS304製を標準仕様)
型式 | 本体部分 | 袴部 | |||||
φD | φA | H | 概算重量 kg | φD | La×Lb | M | |
SVP-400S | 425 | 730 | 475 | 20 | 415 | 600×600 | 210 |
SVP-400T | |||||||
SVP-500T | 525 | 920 | 505 | 30 | 515 | 700×700 | 210 |
SVP-600T | 625 | 1100 | 560 | 40 | 615 | 800×800 | 210 |
SVP-750T | 791 | 1510 | 765 | 70 | 775 | 1050X1050 | 280 |
SVP-750TQ | |||||||
SVP-900T | 940 | 1690 | 793 | 100 | 935 | 1260X1260 | 280 |
SVP-900TQ |

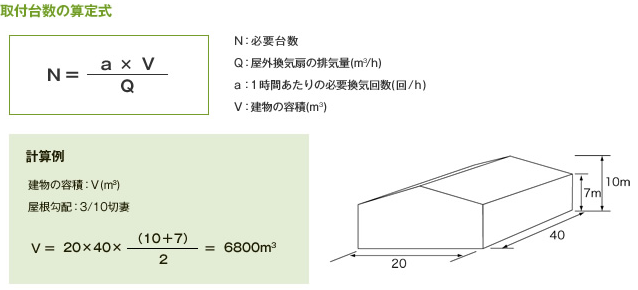

特性表
型式 | 羽根径 (φmm) |
電圧 | 公称出力 (w) |
極数 (P) |
風量(m3/h) | 騒音(dB) | ブレーカー選定電流 参考値(A) |
|||
50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||||
SVP-400S | 400 | 単相 100V | 100 | 6 | 3180 | 3780 | 41 | 44.5 | 3.30 | 4.35 |
SVP-400T | 三相 200V | 1.50 | 1.50 | |||||||
SVP-500T | 500 | 三相 200V | 400 | 6 | 6060 | 7140 | 48 | 51.5 | 3.38 | 3.60 |
SVP-600T | 600 | 三相 200V | 750 | 6 | 9420 | 11160 | 51.5 | 56 | 4.50 | 4.88 |
SVP-750T | 750 | 三相 200V | 1500 | 6 | 19800 | 23100 | 68 | 72 | 7.80 | 9.00 |
SVP-750TQ | 三相 200V | 750 | 8 | 13560 | 15600 | 64 | 67 | 5.28 | 5.64 | |
SVP-900T | 900 | 三相 200V | 3000 | 6 | 24600 | 28200 | 75 | 79.5 | 12.60 | 15.60 |
SVP-900TQ | 三相 200V | 1500 | 8 | 17400 | 20100 | 70 | 75 | 10.80 | 12.00 |
袴寸法表(袴はガルバリウム鋼板製を標準仕様)
(単位 mm)
型式 | φD | La | Lb | M | E | C | 板厚 |
SVO-300S | 315 | 500 | 210 | M8 | 60 | 0.6 | |
SVO-300T | |||||||
SVO-400S | 415 | 600 | 210 | M8 | 60 | 0.6 | |
SVO-400T | |||||||
SVO-500T | 515 | 700 | 210 | M8 | 70 | 0.8 | |
SVO-600T | 615 | 800 | 210 | M8 | 70 | 0.8 | |
SVO-750T | 775 | 1050 | 280 | M10 | 70 | 1.0 | |
SVO-750TQ | |||||||
SVO-800TQ | 830 | 1150 | 280 | M10 | 85 | 1.0 | |
SVGH-900T | 935 | 1260 | 280 | M10 | 85 | 1.0 | |
SVGH-900TQ |
